在SMT貼片加工中鋼網是不可或缺的生產工具之一，并且鋼網的品質和工藝也會直接影響到SMT貼片加工的品質和工藝，下面廣州貼片加工廠佩特精密給大家簡單介紹一下常見的鋼網工藝和分類。

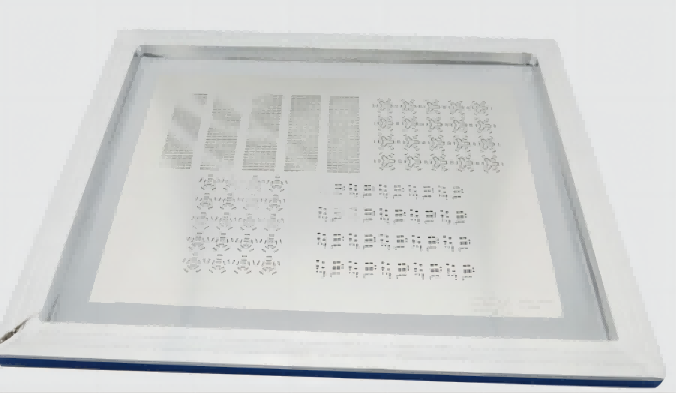

常見的鋼網工藝有激光和蝕刻等，激光是現今使用較多的鋼網制作工藝，常見的鋼網尺寸有37*47cm、42*52cm、55*65cm、60*65cm、65*65cm、73.6*73.6cm等，一般來說SMT貼片加工生產線的全自動錫膏印刷機最小也要配置42*52cm的鋼網。常見的鋼網分類有錫膏鋼網、紅膠鋼網、雙工藝鋼網、階梯鋼網等，鋼網厚度通常是0.8mm、1.0mm、1.2mm、0.13mm、0.15mm、0.18mm、0.2mm、0.25mm、0.3mm等參數，錫膏鋼網的厚度一般為0.05-0.15mm，紅膠鋼網的厚度一般為0.18-0.3mm。

1、錫膏鋼網：

錫膏鋼網是SMT貼片加工廠中使用量較大的鋼網，鋼網的制作工藝并不是一成不變的，通常在制作鋼網時需要根據實際的工藝需求來進行調整鋼網的開口大小，需要較大錫膏量的元器件一般不會通常增加鋼網的厚度來滿足需求，而是通過加大焊盤和鋼網開口來達到目的，這是因?yàn)殄a膏鋼網厚度過大的話可能會導致密腳IC等元器件出現短路等加工不良現象。

2、紅膠鋼網：

隨著元器件的小型化紅膠鋼網正在逐步退出SMT貼片加工廠的生產工藝，目前常見的只有電源板等有大功率元器件和CHIP件的板子還在使用。

3、階梯鋼網

  階梯鋼網的使用目的主要是為了滿足不同元器件的需要不同上錫量的情況，可以在局部較厚或局部減薄鋼網。

4、雙工藝鋼網銅網：

當一款PCB在SMT貼片加工中既需要使用錫膏工藝又需要使用紅膠工藝時就會用到雙工藝鋼網。
